Вертикально-фрезерный станок ВМ127М и оригинальные запчасти к нему

Краткие характеристики фрезерного станка ВМ127М - (400х1600мм) (аналог моделей 6Т13, 6Р13)

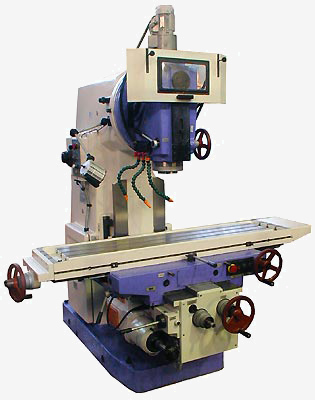

Вертикально фрезерный станок ВМ127М

Вертикально-фрезерный станок ВМ127М является аналогом станков 6Р13, 6Т13, FSS450R и предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов и сплавов торцевыми, концевыми, цилиндрическими, радиусными и другими фрезами.

На станке ВМ127М можно обрабатывать вертикальные, горизонтальные и наклонные плоскости, пазы, углы, рамки и т.д.

Мощный привод главного движения и тщательно подобранные передаточные отношения обеспечивают оптимальные режимы обработки при различных условиях резания и полное использование возможностей режущего инструмента.

Техническая характеристика и жесткость станка позволяет полностью использовать возможности быстрорежущего и твердосплавного инструмента.

По отдельному заказу за дополнительную плату станок ВМ127М может быть оснащен комплектом дополнительных принадлежностей 127-13, блоком цифровой индикации, что позволяет улучшить условия эксплуатации станка.

Простота обслуживания и быстрая переналадка приспособлений и инструмента представляют значительные удобства при использовании станка в мелкосерийном производстве.



Направляющие ВМ127М

Прямоугольные направляющие консоли, пришедшие на смену направляющим типа "ласточкин хвост", увеличили жесткость конструкции станка и позволили увеличить масса обрабатываемых деталей до 800 кг.

Возможность настройки станка ВМ127М на различные полуавтоматические и автоматические циклы позволяет организовать многостаночное обслуживание.

Автоматическая система смазки узлов обеспечивает неприхотливость и надежность станка в самых жестких условиях эксплуатации.

Станок модели ВМ127М с УЦИ комплектуется устройством цифровой индикации перемещения стола.

Станок ВМ127М имеет сертификат соответствия № РОСС RU.AЯ04.В17241, выданный органом по сертификации №РОСС RU.0001.11АЯ04, срок действия сертификата с 28.04.2008г. по 28.04.2011 г.

Станок ВМ127М сертифицирован на соответствие требованиям ГОСТ 12.2.009, ГОСТ Р МЭК 60204-1-99. ТУ3-178М-89

Климатические условия УХЛ4 ГОСТ 15150-69.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФРЕЗЕРНОГО СТАНКА ВМ127М

ХарактеристикИ

ВМ127М

Размеры рабочей поверхности стола, мм 400 х 1600
Наибольшее перемещение стола, мм:
  • продольное
  • поперечное
  • вертикальное

  • 1000
    320
    420
    Наибольшее перемещение пиноли шпинделя, мм 80
    Угол поворота шпиндельной головки, град ± 45
    Расстояние, мм:
  • от торца шпинделя до рабочей поверхности стола
  • от оси шпинделя до вертикальных направляющих станины

  • 30-500
    420
    Количество скоростей шпинделя 18
    Частота вращения шпинделя,об/мин 40...2000
    Пределы подач, мм/мин:
  • продольной
  • поперечной
  • вертикальной

  • 25-1250
    25-1250
    8,3-416,6
    Точность отсчета лимбов горизонтального и поперечного перемещений, мм 0,05
    Цифровая индикация 3-х координат у станков с УЦИ ЛИР530*
    Мощность электродвигателей, квт:
  • главного движения
  • привода подач

  • 11
    3
    Масса обрабатываемых деталей c приспособлением, кг 800
    Габариты, мм 2680х2260х2500
    Габариты упаковки(ДхШхВ), мм 2830х2480(1340)х2625
    Масса, кг 4250
    Масса с упаковкой, кг 4933



    Технологическая оснастка(за отдельную плату):

    1. Комплект оснастки 127-13
    2. Тиски станочные поворотные (320мм)
