Вертикально-сверлильный станок 2Н125 и оригинальные запчасти к нему

Краткие характеристики 2Н125 - ф50мм, L-250мм

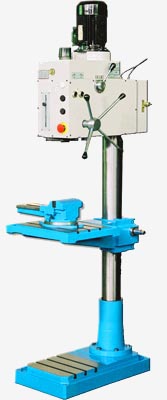

 Вертикально сверлильный станок 2Н125

Вертикально-сверлильный станок 2Н125  с ручным управлением с откидным подъёмным столом и обработанной фундаментной плитой, предназначен для выполнения следующих операций:

  • сверления
  • зенкерования
  • зенкования
  • развёртывания
  • резьбонарезания в различных материалах.

Позволяет использовать различные приспособления и инструменты, расширяющие его технологические возможности.

Станок может использоваться в мелкосерийном производстве, на малых предприятиях, в ремонтных мастерских.



Технические характеристики сверлильного станка 2Н125

Характеристика

2Н125

2Н135

2Н150

Наибольший диаметр сверления в стали 45 ГОСТ 1050- 74, мм 25 35 50
Размеры конуса шпинделя по СТ СЭВ 147-75 Морзе 3 Морзе 4 Морзе 5
Расстояние оси шпинделя до направляющих колонны, мм 250 300 350
Наибольший ход шпинделя, мм 200 250 300
Расстояние от торца шпинделя, мм:
до стола
до плиты

60-700
690-1060

30-750
700-1120

0-800
700-1250
Наибольшие (установочное) перемещение сверлильной головки, мм
170

170

250
Перемещение шпинделя за один оборот штурвала, мм 122, 46 122, 46 131, 68
Рабочая поверхность стола, мм 400х450 450х500 500х560
Наибольший ход стола, мм 270 300 360
Количество скоростей шпинделя 12 12 12
Количество подач 9 9 12
Пределы подач, мм/об 0,1-1,6 0,1-1,6 0,05-2,24
Мощность электродвигателя главного движения, кВт 2,2 4,0 7,5
Габарит станка: длина, ширина, высота, мм 915х785х2350 1030х835х2535 1355х890х2930
Масса станка, кг 880 1200 1870
